组合式多功能光栅光谱仪WDS-8/8A型采用了积木组合式结构，双路出射狭缝分别用CCD与光电倍增管接收，进行数据分析，是为基础物理的氢氘实验，钠光谱实验设计的仪器，分辨率可达到0.06nm（如图1、2）。

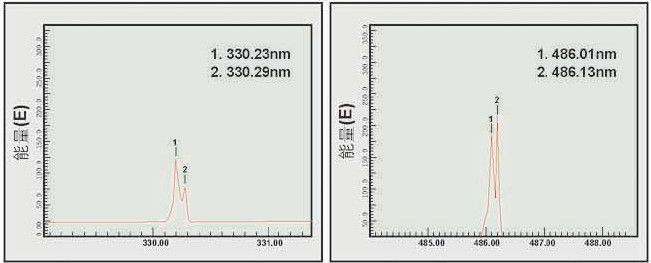

图1 钠光谱主线系：330.23、330.29nm 分辨率0.06nm      图2氢氘光谱巴尔线系的β线，分辨率：0.12nm

拓普光栅光谱仪WDS-8A型用途：

产品主要用于大学物理实验教学和各科研单位作光谱分析之用。

拓普光栅光谱仪WDS-8A型实验内容

1、了解光栅光谱仪的工作原理及应用。

2、掌握利用光栅光谱仪进行测量的技术，测绘不同物质的光谱图。

3、选加样品池进行样品透射光谱测量。

拓普光栅光谱仪WDS-8A型规格参数：

波长范围：光电倍增管接收200-660nm；CCD接收300-660nm

焦       距：500mm

光栅条数：2400L/mm

  相对孔径：D/F=1/7

波长准确度：±0.2nm

波长重复性：≤0.1nm

分  辨  率：≤0.06nm（钠光谱主线系：330.23nm、330.29nm）

杂  散  光：≤0.1%T

  狭缝宽度：0-2mm连续可调

接       口：USB2.0

外形尺寸：530*330*220(mm)

重       量：28kg

包装：木箱

基本配置

WDS-8/8A光谱仪主机、GY-9氢氘灯（WDS-8用）、GY-5低压钠灯（WDS-8A用）、WDS-8/8A光电倍增管和CCD接收单元、电控箱、专用软件

需另配计算机及打印机

可选配置

GY-2氘钨灯、GY-4低压汞灯、GY-5低压钠灯、GY-8组合元素灯、GY-9氢氘灯、WDSF-1吸收池、WDSF-2荧光吸收池
